Fusibles Fotovoltaicos 1500 Vdc
Fusibles de cuerpo cuadrado diseñados para las necesidades de protección de circuitos en sistemas fotovoltaicos de 1500 volts. Entregan protección de rango completo para todas las condiciones potenciales de sobrecorriente en aplicaciones FV, aptos para protección de inversores y combinadores de arreglos.
Tensión nominal
1500 Vdc
Corriente nominal
100 – 800 A
Capacidad de ruptura
50 kA @ 1500 Vdc (máx.)
Clase
gPV
Constante de tiempo
≤ 2 ± 0.5 ms
Montaje

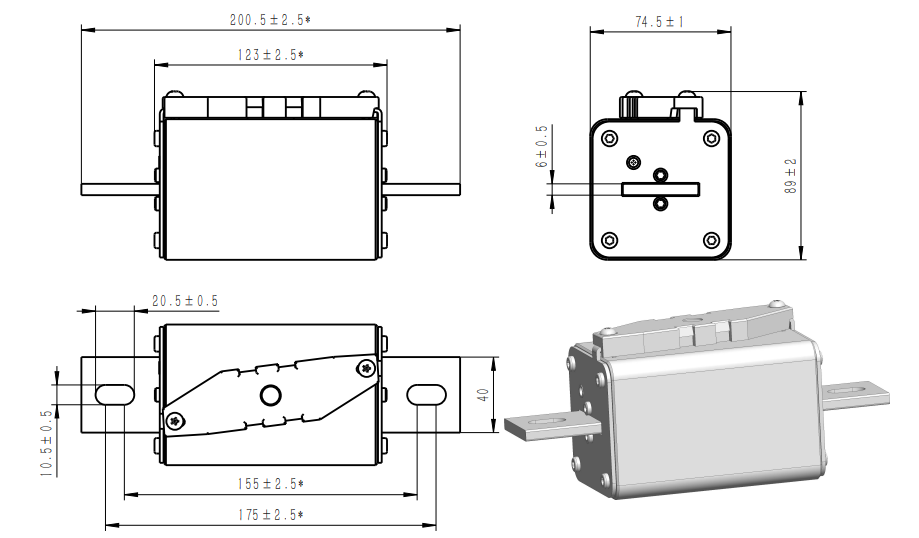

Apernado / DIN (cuerpo 74ES)
Temp. de operación
-5 °C a +40 °C (permisible -40 a +85 °C)
// Características
- Bajo valor I²t (baja energía de paso)
- Fuerte capacidad de limitación de corriente
- Baja caída de tensión y bajas pérdidas
- Excelente desempeño de corte en corriente continua
- Protección de rango completo ante sobrecorrientes de strings FV
- Corte de bajas sobrecorrientes asociadas a strings en falla
// Aplicaciones
Especificaciones Técnicas.
// Valores nominales por corriente
| Corriente | I²t fusión (A²s) | I²t despeje (A²s) @50kA | Pérdida 100% (W) | Pérdida 70% (W) |
|---|---|---|---|---|
| 100 A | 3.700 | 13.000 | 48 | 28 |
| 125 A | 5.400 | 21.000 | 60 | 32 |
| 160 A | 8.400 | 32.000 | 68 | 36 |
| 200 A | 13.500 | 55.000 | 79 | 40 |
| 250 A | 26.500 | 105.000 | 82 | 45 |
| 315 A | 50.500 | 201.500 | 95 | 55 |
| 350 A | 65.000 | 320.000 | 100 | 58 |
| 400 A | 85.000 | 354.000 | 110 | 65 |
| 500 A | 217.000 | 750.000 | 125 | 72 |
| 630 A | 434.000 | 1.150.000 | 130 | 78 |
| 700 A | 510.900 | 1.450.000 | 142 | 86 |
| 800 A | 786.000 | 1.865.000 | 155 | 94 |

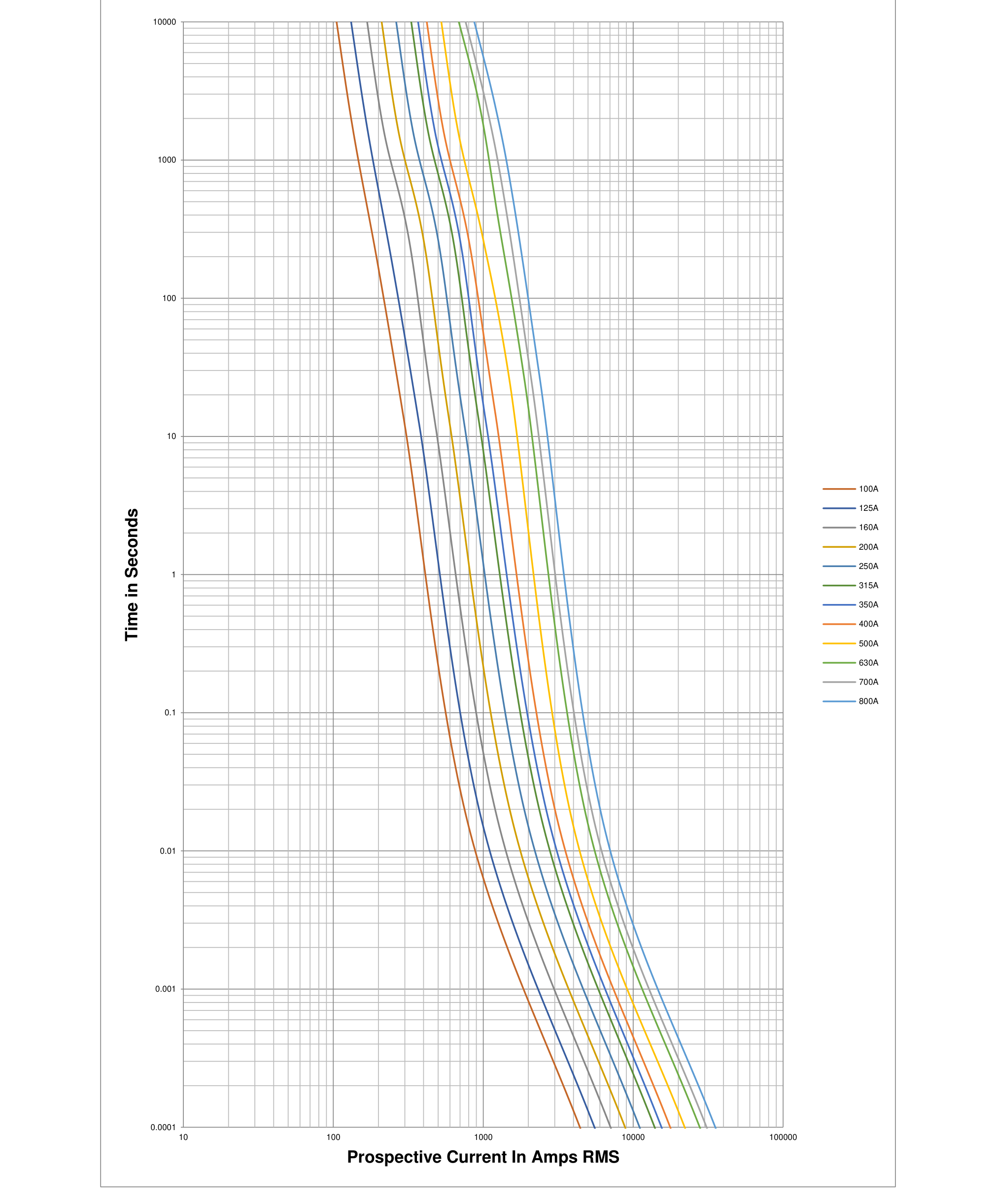

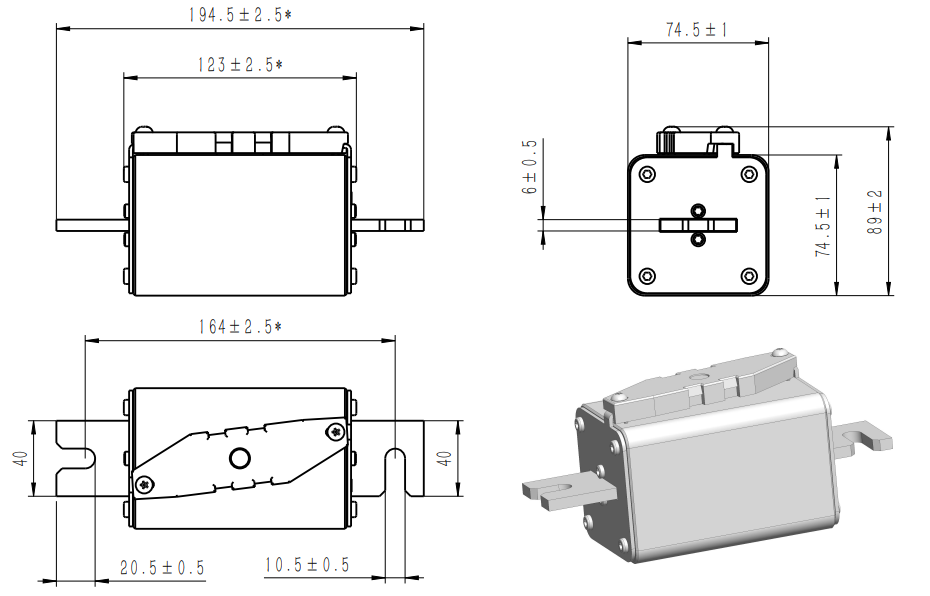

Disponibles en versión apernada (B) y DIN (U). Resistencia DC medida a <10% de la corriente nominal a 25 °C.
Documentación Técnica.
// Normas de Referencia
Valores de referencia técnica; confirmar selección con ingeniería para cada aplicación. Normas indicadas como referencia de diseño.
